下管准备

为防止孔内出现异常或塌孔,保证井管顺利安装,扩孔前预先将井壁管、滤水管在钻孔入口侧一次性连接好,管与管之间采用密封胶密封;过滤器两端加接Ф265mm钢制保护箍,确保过滤器不被地面和孔壁刮擦损坏,如下图。清除周边障碍物,尽量减少井管与地面的磨擦和回拖阻力。

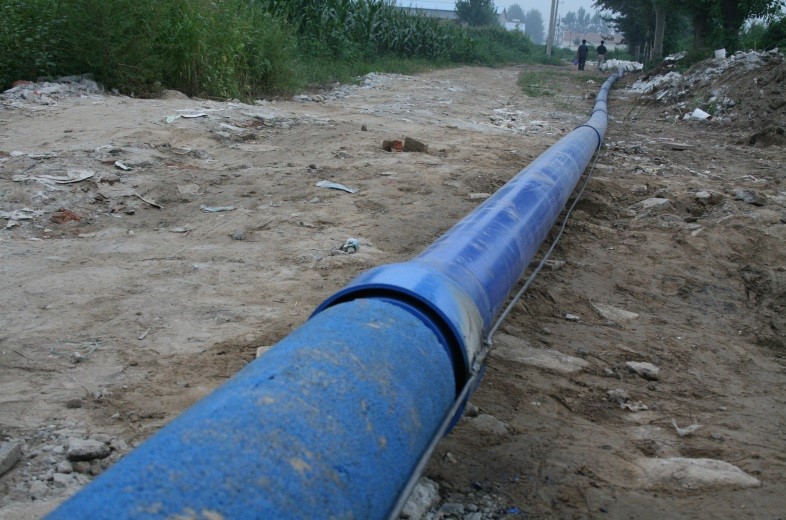

井管连接

压裂准备

当扩孔工作完成后,依次将钻杆、Ф400mm扩孔钻头、分动器、拉管头、井管连接好后,以回拖法将井管拉入孔内。下图分别为过滤器进入钻孔和井管出露钻孔的状态。

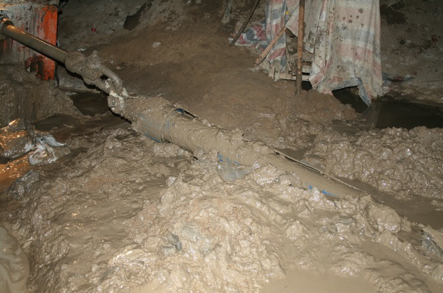

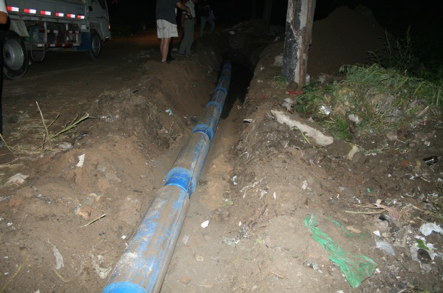

井管回拖过程及结束

洗井

井管安装结束后,在井内下入Ф15mm钢制镀锌管作风管,采用空压机对滤水管逐段进行喷射洗井,如下图。

洗井程序为:供风、停风反复喷射洗井,直至将该井段的泥沙全部排除井外,达到水清沙尽后再进行下一井段洗井。

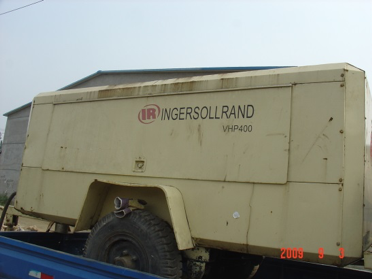

洗井空压机

抽水试验

抽水试验的目的是确定水平双面井(孔)抽水特性曲线和实际出水量,评价和计算井(孔)最大出水量和单位出水量。本次抽水试验采用HYL50-125型离心泵(额定流量12.5m3、扬程20m)作为抽水设备,采用自动水位计观测水位,通过阀门控制流量。离心泵泵管和水位计探头由Ф15mm镀锌管送到水平井底部的8m深处。抽水稳定时间2-8h,如下图。

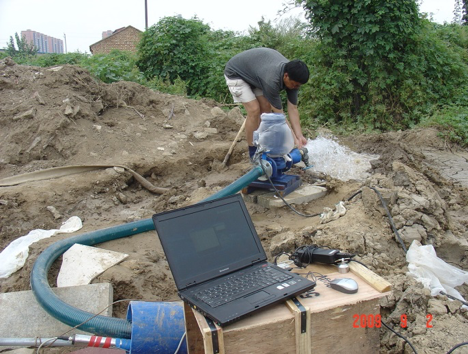

水平井抽水试验

试验结果

水平双面试验井井管安装历时1小时50分,井管(井壁管和滤水管)安装过程中钻机铺管拉力安全平稳(平均表压6MPa),即使在试验场地粗糙不平的地面长时间拖动滤水管也未出现贴砾层损坏现象,证明全塑贴砾滤水管强度、韧性、抗磨损等力学性能完全满足水平井等特殊井型的成井要求。

试验井为水平井,安装滤水管孔段为处于松散砂层中的水平段,孔壁极易坍塌,为防止孔壁坍塌,施工过程中所采用泥浆粘度较高、漏斗粘度达34s左右,而安装井管前还不能冲孔换浆,即使这样,成井后仅洗井12个小时就达到了水清砂尽,证明全塑贴砾滤水管具有良好的抗堵塞性能。

抽水试验结果:当水位降深稳定在3.39m时,稳定出水量为11.133m3/h,单位出水量计算值为3.284m3/m*h,与现场取同一深度含水层的垂直井(井管直径和结构相同)相比,单位出水量是垂直井出水量的1.72倍。
