CMT监测井原理图

产品简介

我单位开发了适合在我国推广应用的连续多通道管,填补了国内外空白。连续多通道管外径分别为70mm和105mm,通道通径为21mm和31.5mm,可满足多种地下水自动监测仪器安装要求。

目前,国内实施的连续多通道分层监测井已达40余眼,最大成井深度为150m,在我国地下水监测中发挥着重要作用。

工作原理

连续多通道多层监测井,是一种单管柱多层监测井,采用具有多个通道(高密度聚乙烯HDPE)单跟管建成,在一个钻孔内安装一根CMT井管,通过分层填砾和分层止水成井,最多同时监测7个含水层。

产品展示图

wL3p6Cb7eaf3AR4PNsOvN4qNj7ufYa9vO2kUtyEbsEpGy6jSm4a4aA

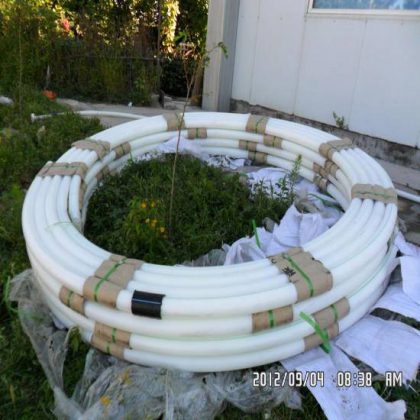

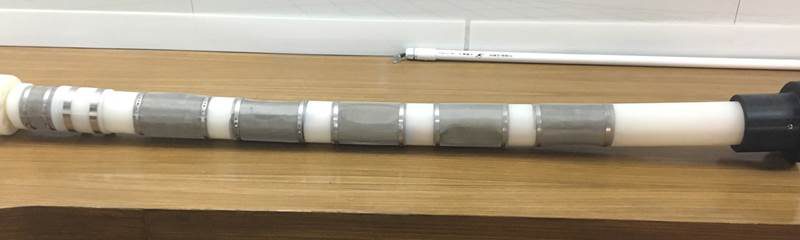

连续多通道井井管

jAJAPFAicf2aDiaMlOqR8jWAUcD02Uv5P6nxVy9L7mJY2lIhGTxAkkeA

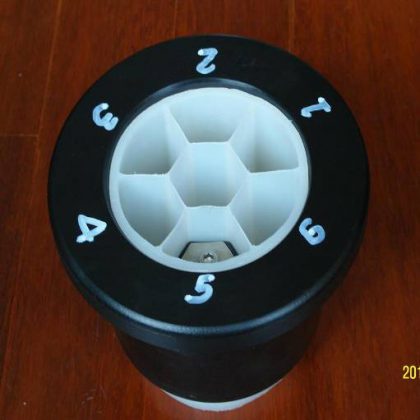

连续多通道管端面

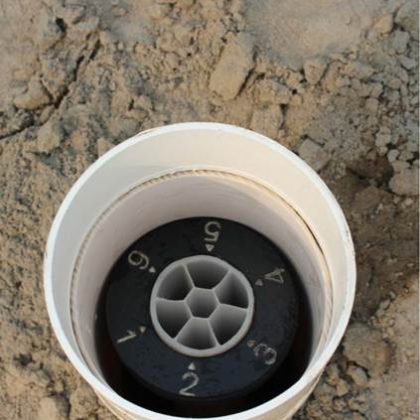

连续多通道井井口


连续多通道管端面

连续多通道分层监测井下管过程

连续多通道井管施工现场
