产品简介

地下水分层抽水器具由中国地质调查局水文地质环境地质调查中心研发,具有自主知识产权,由分层隔离单元、抽水单元、抽水试验数据记录与显示单元和封隔器充气单元组成,可进行多层水文地质孔分层抽水试验和分段振荡洗井。

工作原理

通过充气封隔器将抽水目的层(段)两端的非目的层(段)隔离,然后利用潜水泵对目的层(段)进行抽水,同时利用设置在上封隔器下端的监测仪实时显示、记录地下水水位、水温的变化,以获取目的层(段)抽水试验的有关参数。

三大功能

分层抽水

真正实现“一孔同径,分层抽水”,可在井内任意深度实施封隔,完成分层抽水试验和分层采样,同时,在抽水试验过程中,可实时监测和记录含水层水位降深和水温变化。

双封隔器分段振荡洗井

与传统洗井方法相比,洗井效果提高3-8倍

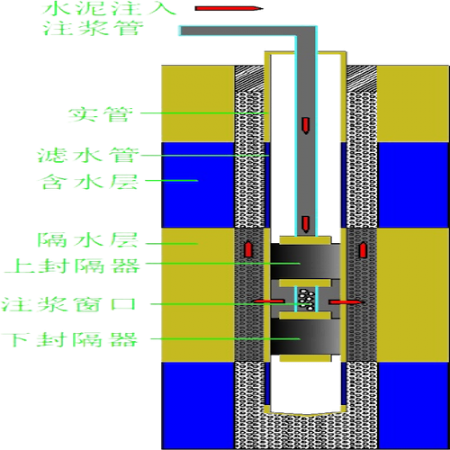

双封隔器灌注水泥分层止水

可用于大深度钻孔分层止水,尤其适用于细颗粒或钻孔结构不稳定地层快速分层成井。

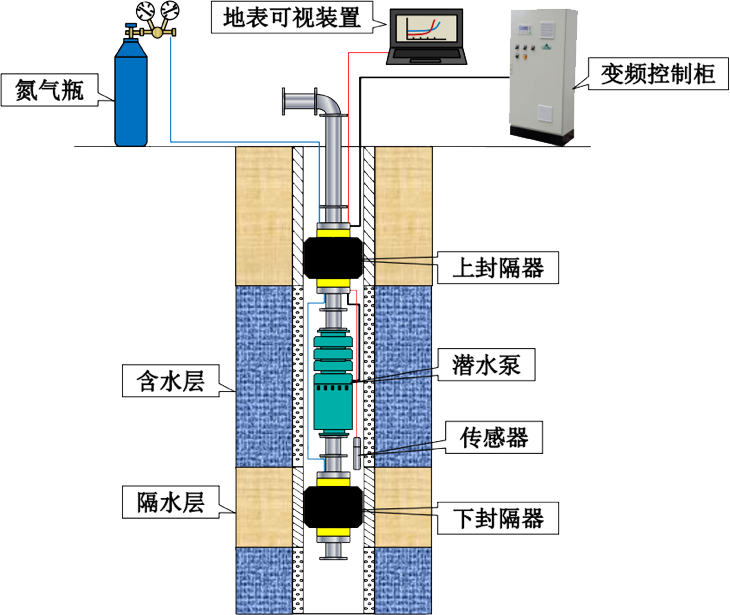

分层抽水试验原理示意图

技术优势

  • 封隔止水可靠
  • 分层抽水深度大,适用于1000m以内钻孔
  • 井径范围广,可适用ϕ100mm-325mm井管
  • 操作简便,安全可靠
  • 获得的水文地质参数精度更高

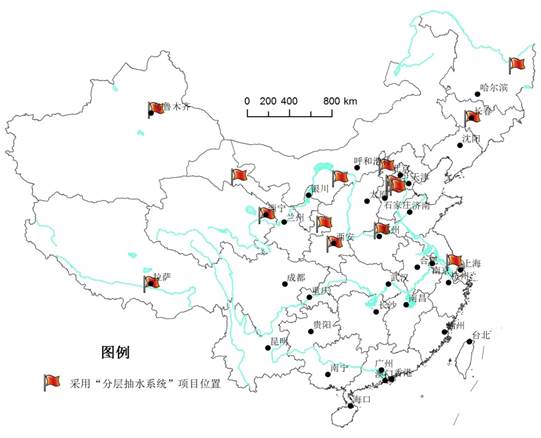

在全球范围内应用推广情况

与传统方法洗井效果对比

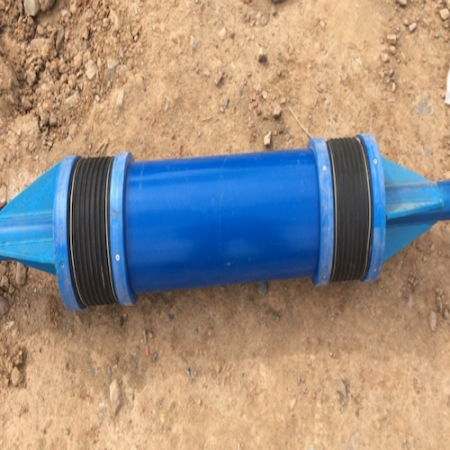

产品规格

自主研发的Φ95、Φ128、Φ138、Φ144、Φ158、Φ180、Φ195、Φ230八七种规格产品,能够满足108mm-325mm井径的管井与基岩孔的要求,并且可根据用户需求定制特殊规格型号产品。

产品规格参数表

型号 最大外径

(mm)

心管规格

(mm)

承压能力

(MPa)

适宜井径

(mm)

备注
SPS-95-5 95 32 10-20 108-127 封隔器心管为偏心式结构
SPS-128-5 128 54 10-20 146-168
SPS-138-5 138 60 10-20 155-180
SPS-158144-5 158144 7363 10-30 180168-210190 封隔器心管为同心式结构
SPS-158-5 158 73 10-30 180-210
SPS-180-5 180 89 10-30 200-245
SPS-195-5 195 89 10-30 245-273
SPS-230-5 230 89 10-30 273-325

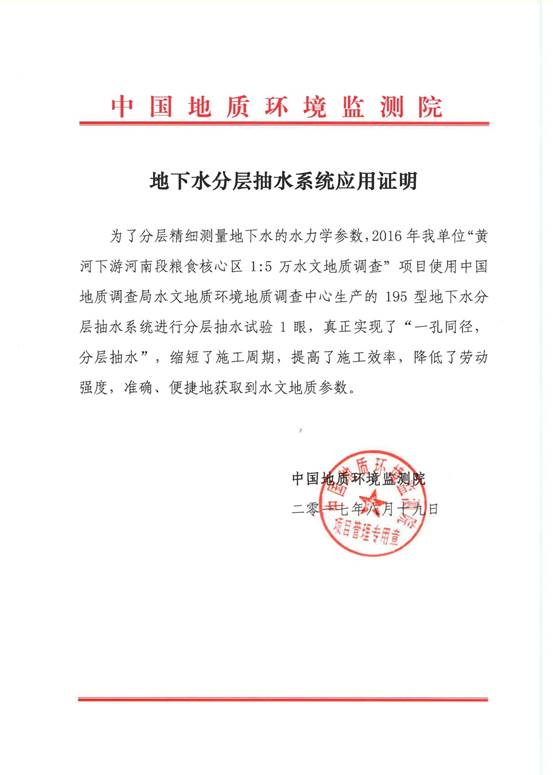

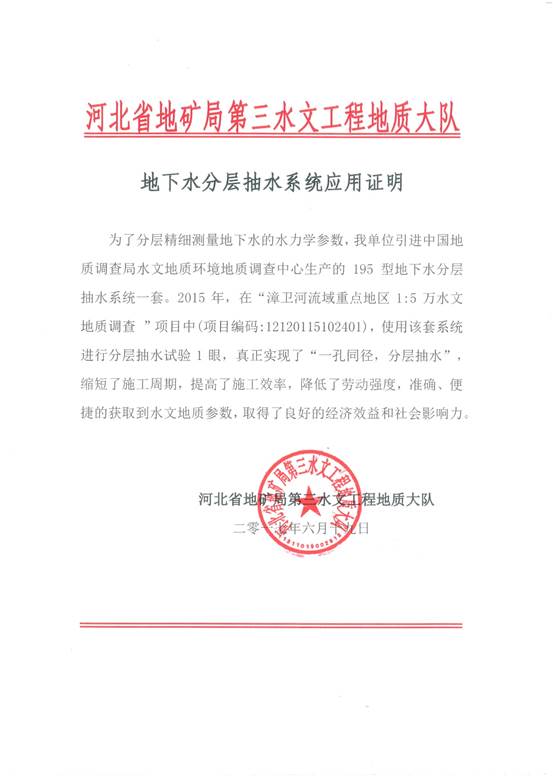

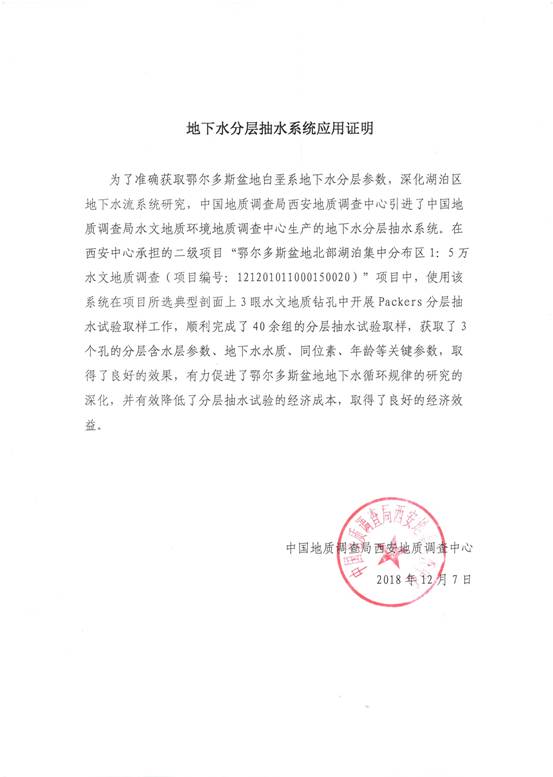

应用证明
