产品简介

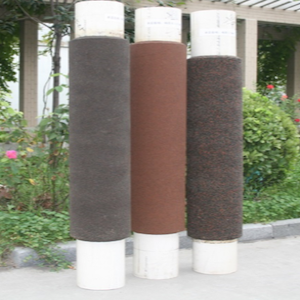

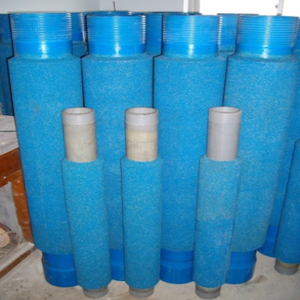

贴砾过滤器是用合成无毒树脂将一定粒径的滤粒粘贴在滤水衬管上制成的一种新型滤水管。按所用滤料分别为石英砂贴砾滤水管、陶粒贴砾滤水管、轻质核桃壳贴砾滤水管等,简称贴砾管。

贴砾过滤器适用于水文水井建造工程、水井修复工程、污染治理修复及其它给排水工程等。

产品特点

  • 贴砾层孔隙率高、渗透性好、强效高
  • 应用本产品会降低施工成本
  • 耐腐蚀、使用寿命长
  • 提高钻进效率提高钻进效率
  • 改善成井质量
  • 简化成井工序
  • 减少洗井时间
  • 降低水井开采中涌砂的风险

主要性能指标

贴砾层孔隙率

25%-30%(可按用户要求加工成不同滤料规格、不同孔隙率的产品)

贴砾层抗压强度

石英砂贴砾层≥7MP4;陶粒贴砾层≥4.5MPa;PVC-U颗粒贴砾层≥3.5MPa

贴砾层抗弯强度

石英砂贴砾层≥2.5MPa;陶粒贴砾层≥0.8MPa;PVC-U颗粒贴砾层≥1.5MPa

贴砾层孔隙率

25%-30%(可按用户要求加工成不同滤料规格、不同孔隙率的产品)

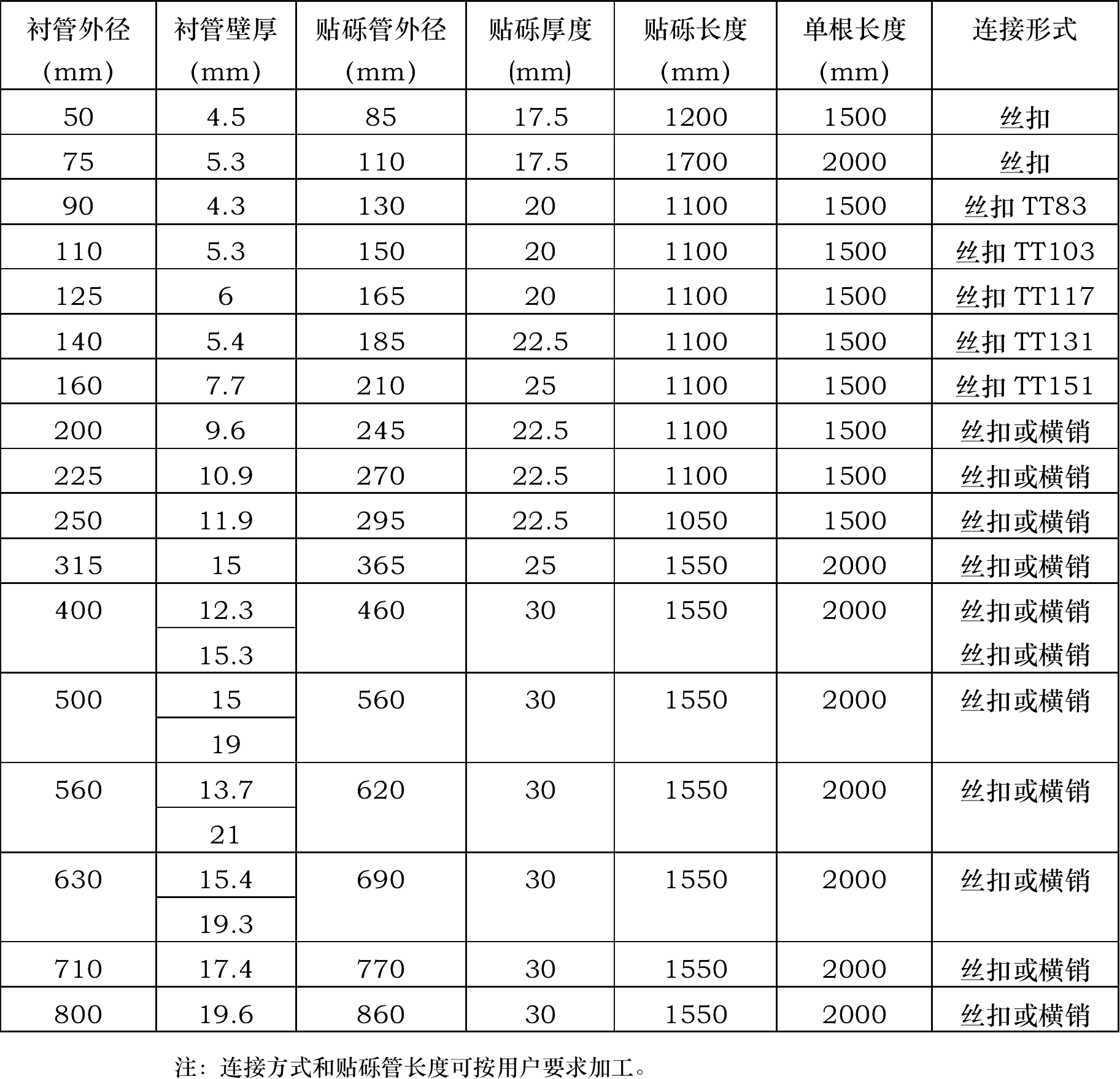

贴砾过滤器规格

使用注意事项

  • 选用贴砾过滤器时,首先应对含水层颗粒进行分析,正确确定含水层颗粒组成,再合理地选用相应滤料粒径的贴砾滤水管。
  • 使用贴砾过滤器成井时,不需再填滤料。贴砾过滤器与钻孔间的环状间隙宜在25-45mm间(小直径贴砾管取小值,大直径贴砾管取大值);修井时,贴砾管与井管的环状间隙宜在15-20mm间。
  • 采用泥浆护壁的钻孔,安装贴砾管前,应将孔内泥浆、岩粉等彻底换清。
  • 为保证下管顺利,安装贴砾管前应采用直径大于滤水管外径、长度大于5m的探孔器挖孔。为避免成井后涌砂,安装VC-U贴砾滤水管前应认真检查贴砾层有无损坏。
  • 采用螺纹或横销连接的PVC-U贴砾滤水管在地表连接时,连接长度不宜超过3根。
  • PVC-U贴砾滤水管以水平方式铺设时,应采取措施保证其不出现较大的弯曲,以免损坏贴砾管的贴砾层。
  • PVC-U贴砾滤水管在装卸、安装过程中,宜采用麻绳、三角带等软质绳索进行提吊,严禁用钢质绳、链直接捆绑提吊。
  • 成井过程中,安装PVC-U贴砾滤水管的夹板应采用硬质木材夹板、增强塑料板夹板或垫有胶皮的钢质夹板。不得直接采用钢质夹板夹持PVC-U贴砾滤水管。
  • 成井过程中,夹板应夹持在衬管胀口下部无贴砾层处,夹持力量不宜过大,以免引起衬管变形,影响连接和破坏贴砾层。
  • 成井下管时,应用采麻绳和木棍或三角带和木棍拧卸PVC-U贴砾滤水管。不得采用链钳、管钳、自由钳等钢制工具拧卸。
  • 贴砾管下入孔内的下放速度应均匀缓慢。下管过程中若中途遇阻,应及时查找原因。可采取上下活动并稍稍转动井管等解决办法不得猛墎猛放。若处理无效,应及时将井管从孔内提出。
  • 贴砾管野外临时存放时,应遮盖,防止雨淋和曝晒。
  • 贴砾管安装过程中,严禁用金属器具敲打贴砾管的任何部位。
  • 贴砾管使用的环境温度范围0℃-60℃。
  • 贴砾管在运输、搬运、安装过程中,严禁抛扔、碰撞、拖、拽,不得重压、污垢、曝晒。
  • 贴砾管宜室内存放,存放温度低于40℃,距热源不少于3m。
  • 贴砾管宜垂直存放,若水平堆放时应摆放整齐,堆放高度不超过1.5m。
