产品简介

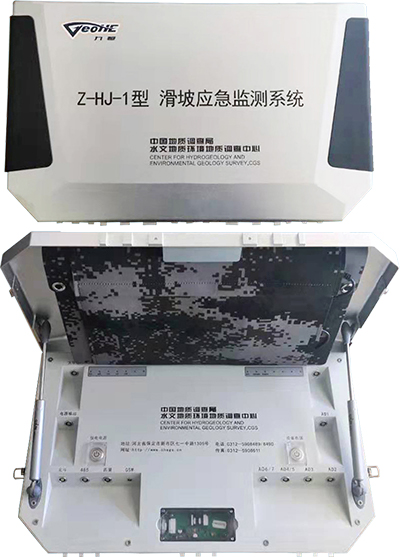

Z-HJ-1型便携式滑坡应急监测系统是针对突发性滑坡地质灾害应急监测需求研发的,系统采用轻便式、一体化理念将数据采集终端、无线综合传输技术、轻便能源供电系统集成于一体。与外部智能无线传感器实现滑坡应急监测,实时将监测数据传输至云平台。

功能特点

  • 系统包括1套便携式采集-供电一体机和外部智能位移传感器、雨量计等保护箱;
  • 一体机内置轻便大容量锂电池,外嵌高能效柔性太阳板,满足野外应急监测需求;
  • 一体机具有8路AD、2路RS485、1路RS232调试接口、1路外部报警驱动接口;
  • 一体机内置全网通/北斗+LoRa无线通信模块,可实现野外设备无线组网,远程传输功能;
  • 满足MQTT协议,可接入OneNet、移动、电信、联动等多种物联网平台;
  • 具有采集数据阈值触发加密传输功能。

技术参数

雨量传感器

  • 工作电压:12VDC
  • 量  程:0.01~4mm/min
  • 精  度:0.1mm、0.2mm、0.5mm可选
  • 输出信号:脉冲式

地表位移传感器

  • 工作电压:5VDC
  • 精  度:1mm
  • 输出信号:电压(0-5V)
  • 量  程:1000mm,2000mm,5000mm可选

主机系统参数

  • 结构尺寸:
    主机箱尺寸:400×325×40mm(长×宽×高)
    主机箱重量:小于10kg

  • 供电方式:太阳能板浮充蓄电池或市电220V充电
  • 供电电压:12VDC
  • 工作电流:
    3~10 mA(12V)(正常工作) 25~400μA(12V)(休眠状态)
    40~50mA(gprs发送数据) 3A(北斗发送数据)
  • 工作温度:-20℃~+80℃
  • 通信方式:北斗短报文/全网通双通道
  • 接口类型:8路模拟输入,1路脉冲输入,2路RS485,1路RS232,一路IO外部驱动
  • 蓄 电 池:30Ah锂电池
  • 太阳能板:30W薄膜太阳能板
