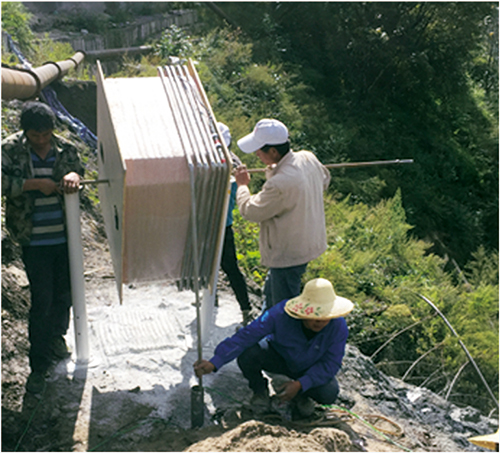

Z-QX-3型柔性测斜绳由多节倾角仪至上而下串接而成，每只倾斜测量单元长度为1m，内含三轴高精度MEMS倾角传感器。单元与单元之间使用柔性关节连接。整套设备放入钻孔内部，当地层发生变形时，MEMS倾斜测量单元同步发生倾斜。以测量单元底端为基准点，根据各单元测量到的倾斜角度及单元长度，累加计算钻孔附近岩土层水平位移沿深度的变化曲线。
产品简介
功能特点
- 大变形地层测量，铠装MEMS倾斜传感阵列由MEMS倾斜测量单元与柔性接头串接构成，实现随地层的大位移，协同变形；
- 超深孔滑带测量，自由定制MEMS测量单元数量，最大可实现256米深层滑动变形测量，精确辨识潜在滑动面的位置和方向；
- 便携式现场安装，工厂一体化生产，23小管径结构，满足施工现场便携式、傻瓜式安装需要；
- 自动化实时遥测，数据实时采集，SD卡本地存储，RTU模块无线远传；
- 云端化智能管理 ,云端在线升级终端系统，云端智能解算深部位移。
技术参数
- 测量纬度：X，Y，Z三轴；
- 直径：23；
- 长度：每节1m，测量深度1 – 256m；
- 倾角测量范围：±30°；
- 位移精度：0.005°；
- 位移分辨力：0.17mm@10m；
- 信号输出：CAN总线；
- 存储容量：≥8GB；
- 通信方式：全网通/NB-Lot+LoRa；
- 采集方式：实时采集，触发上传；
- 供电方式：内置锂电+太阳板；
- 控制方式：云平台远程控制，可下发命令和配置参数；
- 防护等级：IP68；
- 工作温度：-25℃～75℃。
